บ้าน
>
สินค้า
>
ระบบจัดการความร้อนของแบตเตอรี่
>
|
|
| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | FQ |
| ได้รับการรับรอง | IATF16949 |
| หมายเลขรุ่น | มพ.01 |

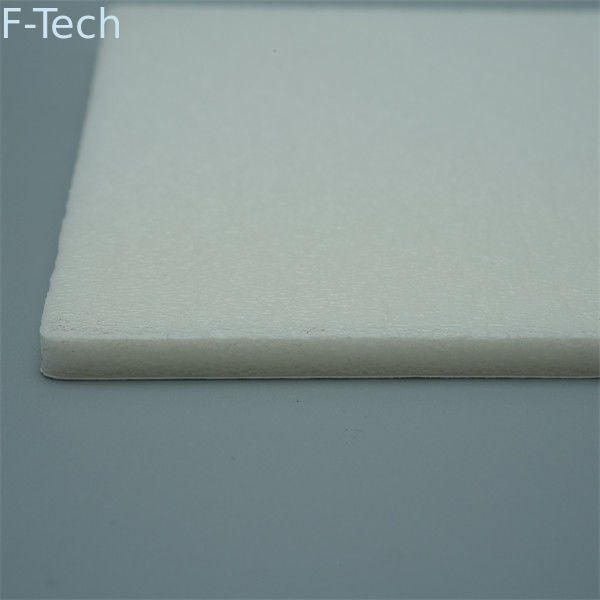

แผ่นโฟมระบบการจัดการความร้อนของแบตเตอรี่ แผ่นอัดแรงกด TDS ความเค้นอัด FR-MPP
พารามิเตอร์ประสิทธิภาพหลักแสดงในตาราง
| ชื่อทรัพย์สิน | หน่วย | MPP25 ดัชนี |
มาตรฐานการทดสอบ |
| สี | / | CMYK 0~20(สีขาว) | แพนโทน |
| ความหนาแน่น | กก./ม3 | 36±5 | การตรวจจับความหนาเบื้องต้นโดยใช้เครื่องวัดความหนา Mitutoyo 547-301;โดยน้ำหนัก ปริมาตร คำนวณความหนาแน่น |
| เส้นโค้งการบีบอัด | MPa | 10%:0.11≤σ≤0.24 20%:0.14≤σ≤0.34 30%:0.17≤σ≤0.38 40%:0.22≤σ≤0.42 50%:0.28≤σ≤0.47 60%:0.34≤σ≤0.54 70%:0.44≤σ≤0.67 |
อัตราการบีบอัด 2 มม./นาที 0.02~8mpa เส้นโค้งการบีบอัด ขนาดตัวอย่าง 50*50*2 มม. |
| ความต้านแรงดึง | MPa | ≥1.3 | astm-d3574- 08 5 มม. / นาที (ยืด ประเมิน) |
| โมดูลัสแรงดึง | MPa | ≥2.8 | |
| แรงเฉือน | MPa | ≥1.1 | astm C273c 273 ม. 5 มม./นาที (อัตราเฉือน) |
| ความแข็งเฉือน | MPa/ มม | ≥0.6 | astm C273c 273 ม. 5 มม./นาที (อัตราเฉือน) |
| โมดูลัสเฉือน | MPa | ≥1.2 | astm C273c 273 ม. 5 มม./นาที (อัตราเฉือน) |
| การยืดตัวที่อุณหภูมิต่ำ -30 ℃ |
MPa | ≥1.2 | astm-d3574- 08 5 มม. / นาที (อัตราการยืด) |
| การยืดกล้ามเนื้อด้วยอุณหภูมิสูง 60 ℃ |
MPa | ≥1.0 | astm-d3574- 08 5 มม. / นาที (อัตราการยืด) |
| Double 85 ยืดหลังจากอายุ | MPa | >1.2 | astm-d3574- 08 5 มม. / นาที (อัตราการยืด) |
| ค่าสัมประสิทธิ์แรงเสียดทานของ Mpp ถึงบลูฟิล์ม |
/ | 0.181≤μs≤0.577 0.112≤μk≤0.535 |
กิกะไบต์ 10006-88 |
| ความหยาบ | มม | 5~40 | กิกะไบต์/ตัน 1031-2009 |
| สารหน่วงไฟ | / | UL94 HF-1 (หนา 10 มม.) |
ยูล94 |
| วัตถุต้องห้าม | / | เป็นไปตามมาตรฐาน | Rohs |
| ความต้านทานของฉนวน | MΩ | ≥500 | 1000vdc60s |
| ม | <1 | 2700v/60s | |
| การนำความร้อน | W/(ม.·℃) | ≤0.05 | กิกะไบต์/ตัน 10295-2008 |
| ความจุความร้อนจำเพาะ | J/(กก.·℃) | 1880±200 (@0℃) 2235±200 (@40℃) 2680±200 (@80℃) |
Astm E1269-2011 |
| ความแข็งแข็ง | มม | ≤50 | "ตัวอย่าง (250*50*2 มม.) วางราบบนแท่นสูง 50 มม. ที่ปลายด้านหนึ่งยึดไว้กับแท่น และปลายอีกด้านถูกแขวนไว้ 200 มม. เพื่อตรวจหาปลายที่ถูกระงับ ความสูงที่ลดลงของปลาย" |
| อัตราการรักษาความเค้นอัด | / | ≥20% | บีบอัด 50% ค้างไว้ 30 วัน และตรวจจับการเปลี่ยนแปลงความดัน |
| ความเรียบ | มม | ≤4 | ขนาด : 100*150 มม |
ผลการทดสอบสารหน่วงไฟ
| รายการทดสอบ | วิธีทดสอบ | หน่วย | ตัวคูณ | |||
| 10 พ | 15พ | 20พ | 25พ | |||
| ความหนาแน่น | ISO 845:2006 | กก./ลบ.ม | 90 | 60 | 45 | 36 |
| แรงอัด 10% | GB/T8813-2008 | MPa | 0.56 | 0.36 | 0.3 | 0.23 |
| แรงดัด | GB-T 8812.2-2007 | MPa | 0.9 | 0.68 | 0.44 | 0.36 |
| โมดูลัสดัด | GB-T 8812.2-2007 | MPa | 49 | 33 | 24 | 18 |
| ความแข็ง | ชอร์ ซี | ฮ | 81 | 75 | 66 | 55 |
MPP15:
ความหนาแน่น: 0.06 ก./ลบ.ซม
ความแข็ง: 75 HC
การประยุกต์ใช้: เสื้อกั๊กกันกระสุน, Model Aviation, รองเท้าแตะ, กระเป๋าเป้สะพายหลัง
MPP20:
ความหนาแน่น: 0.045 ก./ลบ.ซม
ความแข็ง: 66 HC
การประยุกต์ใช้: เสื้อกั๊กกันกระสุน, Model Aviation, รองเท้าแตะ, กระเป๋าเป้สะพายหลัง
ติดต่อเราได้ตลอดเวลา
